Van máy nén khí 3/2 và một số thông tin tổng quan chi tiết

Van khí nén 3/2 là gì?

Van khí nén 3/2 là loại van dùng để nén khí, đảo chiều, có 3 cửa và 2 vị trí. Loại van này được điều khiển chủ yếu bằng cuộn coil điện từ, có chức năng đóng - mở - xả (1 cổng vào, 1 cổng ra, 1 cổng xả). Van 3/2 chỉ sử dụng hơi khí nén, thường được dùng để điều khiển xi lanh khí nén 1 chiều tác động đơn.

Van khí nén 3/2 là loại van có 3 cửa và 2 vị trí

Van khí nén 3/2 được dùng để kiểm soát hướng di chuyển của dòng khí ép suất cao. Cụ thể như sau:

• Trong đời sống: Loại van này được dùng trong các nồi hơi, máy giặt, máy hút bụi, thông gió,...
• Trong công nghiệp: Hệ thống bơm hơi, máy siết ốc, máy cung cấp phôi tự động, bán tự động, máy nén khí công nghiệp, hệ thống điều khiển bằng khí nén.

Cấu tạo, nguyên lý hoạt động van khí nén 3/2

Van nén khí 3/2 có cấu tạo và nguyên lý hoạt động như sau.

Cấu tạo

Cấu tạo của van khí nén 3/2 gồm hai phần chính:

• Cuộn coil điện: Bộ phận này giúp tiếp nhận nguồn điện từ bên ngoài vào, là cơ sở hoạt động của van. Tùy vào nguồn điện, nhu cầu sử dụng sẽ được phân thành van khí nén 3/2 24v hoặc 220v… dòng điện một chiều hoặc xoay chiều.
• Thân van: Phần thân van có thiết kế gồm 3 cửa và 2 vị trí. Trên thân có lỗ bắt vít vào bộ truyền động của khí nén. Một lỗ đầu vào để tiếp nhận khí nén hệ thống và đầu ra để chuyển hóa khí nén quay vòng.

Sơ đồ cấu tạo của van nén khí điện từ 3/2

Nguyên lý hoạt động

Van điện từ khí nén 3/2 được chia ra làm 2 loại: van thường đóng (NC) và van thường mở (NO).

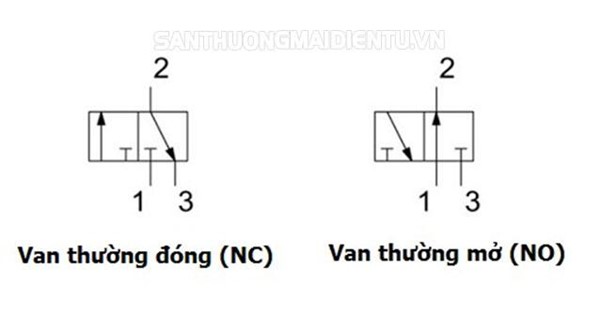

Sơ đồ hoạt động van điện từ khí nén 3/2

Theo như sơ đồ hoạt động, chúng ta có 3 cổng

Cổng (1): Cổng đưa áp suất vào

Cổng (2): Cổng áp suất đi ra

Cổng (3): Cổng xả

• Van nén khí 3/2 thường đóng NC (Normal Close )

Khi ở trạng thái chưa được kích hoạt, van 3/2 sẽ ở trạng thái thường đóng (NC), ở trạng thái này (1) không thông với (2), mà cổng (2) sẽ thông với cổng (3). Khi được kích hoạt, van sẽ đảo chiều (1) thông với (2), (2) và (3) lúc này sẽ không thông với nhau nữa.

• Van điện từ 3/2 thường đóng NO (Normal Open)

Khi ở trạng thái chưa kích hoạt, van 3/2 đang ở trạng thái thường mở (NO). Ở trạng thái, (1) sẽ thông với (2), cổng (2) sẽ không thông với cổng (3). Khi được kích hoạt, van sẽ đảo chiều (1) sẽ không thông với (2), (2) và (3) lúc này sẽ thông với nhau.

Phân biệt hai loại van này dễ dàng hơn: Khi không có tác dụng dòng điện, cửa khí vào và cửa khí sẽ ra không thông với nhau. Ngược lại, khi không có tác dụng của dòng điện, van mở sẽ thông cửa khí vào và cửa khí ra.

Cổng P và R của van nén khí 3/2

Ký hiệu cổng P và R trên van điện từ 3/2:

• Cổng P - Cổng đưa áp suất từ máy nén khí vào sau khi đã được lọc sạch hơi nước.
• Cổng R: Cổng xả, hơi dư từ cổng A sẽ được xả ra ngoài qua cổng này. Tại cổng này, chúng ta nên lắp giảm thanh vào để ngăn bụi bẩn.

Mô tả chi tiết về chiếc van 3/2

Áp Suất: 1,5 ~ 8kg/cm²

Nguồn điện áp: DC12V, DC24V, AC110V hoặc AC220V…

• Đối với van 3/2 thường đóng (NC): Trang thái chưa được cấp điện vào đầu coil thì (P) và (A) không thông nhau, (A) và (R) sẽ thông nhau. Khi đầu coil được cấp điện, van đảo chiều (P) và (A) sẽ thông với nhau, (A) và (R) sẽ không thông nhau nữa.
• Đối với van 3/2 thường mở (NO): Trang thái chưa được cấp điện vào đầu coil, (P) và (A) thông nhau, (A) và (R) không thông nhau. Khi đầu coil được cấp điện, van đảo chiều (P) và (A) không thông nhau, (A) và (R) sẽ thông nhau.

Cổng A van điện từ khí nén 3/2

Hướng dẫn lắp đặt van điện từ 3/2

Trước khi tiến hành lắp van 3/2, chúng ta cần chuẩn bị:

• Bản vẽ chi tiết hệ thống cần dùng van.
• Một số dụng cụ cần cho quá trình lắp đặt.
• Số lượng van 3/2 cần thiết, thiết bị gắn van.

Sau đó tiến hành lắp đặt

• Nghiên cứu kỹ vị trí cần lắp đặt, xác định chính xác ống nối cần lắp vào
• Tiến hành lắp đầu ống vào vị trí được xác định trên van.
• Gắn van cố định vào vị trí, tiến hành đấu dây điện nguồn cho van (chú ý về nguồn sử dụng của van 12-24-220v, 1 chiều hay xoay chiều,...)
• Cuối cùng, tiến hành vận hành thử để xem xét, nếu có sai sót cần điều chỉnh lại ngay.

Lỗi, cách khắc phục

Trong quá trình sử dụng sẽ không tránh khỏi các sự cố phát sinh, trục trặc làm gián đoạn hoạt động của hệ thống. Van không đóng/ không mở là do lò xo mắc kẹt, điện nguồn vào bị đứt hoặc do hư cuộn coil. Để khắc phục, chúng ta cần vệ sinh thường xuyên, châm dầu máy, kiểm tra các đầu nối điện, ống hơi đầu vào và đầu ra.

Hướng dẫn lắp đặt van 3/2

Một số thương hiệu van nén khí 3/2 nổi bật

Giá van khí nén 3/2 phụ thuộc vào nhiều yếu tố như thương hiệu, địa chỉ cung cấp. Dưới đây là tổng hợp tất cả các thương hiệu và model của van khí nén 3/2.

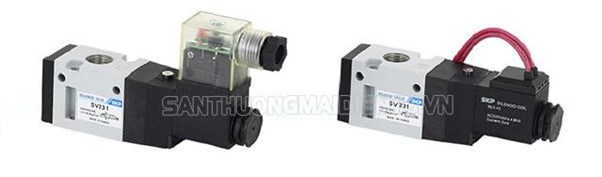

Thương hiệu Hàn Quốc - SKP

• Van 3/2 SV231: Ren 13mm, thường đóng - NC
• Van 3/2 SV232: Ren 13mm, Thường mở - NO

Thương hiệu KCC - Hàn Quốc

• Van 3/2 KT307: Ren 13mm, thường đóng - NC
• Van 3/2 KT317: Ren 17mm, thường đóng - NC

Thương hiệu STNC - Trung Quốc

• Van 3/2 TG2321-08: Ren 13mm, thường đóng (NC)
• Van 3/2 TG2331-10: Ren 17mm, thường đóng (NC)
• Van 3/2 TG23-06: Ren 9,6mm, thường đóng (NC)
• Van 3/2 TG23-08: Ren 13mm, thường đóng (NC)
• Van 3/2 VT307-02: Ren 13mm, thường đóng (NC)
• Van 3/2 YH23JD-15: Ren 21mm, thường đóng (NC), áp suất 24kg/cm²

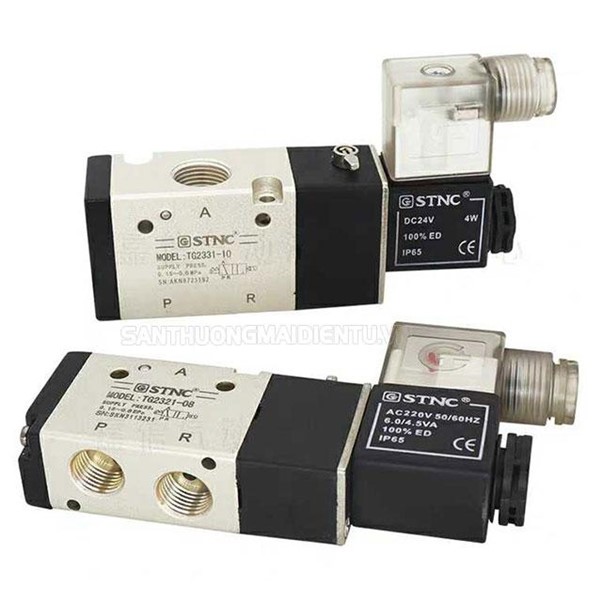

Van đảo chiều 3/2 nhãn hiệu STNC

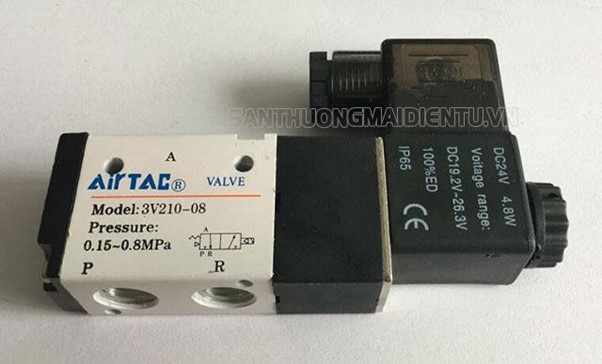

Thương hiệu AIRTAC - Đài Loan

• Van 3/2 3V110-06-NC: Ren 9,6mm, thường đóng (NC)
• Van 3/2 3V110-06-NO: Ren 9,6mm, thường mở (NO)
• Van 3/2 3V210-08-NC: Ren 13mm, thường đóng (NC)
• Van 3/2 3V210-08-NO: Ren 13mm, thường mở (NO)
• Van 3/2 3V310-10-NC: Ren 17mm, thường đóng (NC)
• Van 3/2 3V310-10-NO: Ren 17mm, thường mở (NO)
• Van 3/2 3V1-06: Ren 9,6mm, thường đóng (NC)

Thương hiệu JELPC - Trung Quốc

• Van 3/2 3V110-06-NC: Ren 9,6mm, thường đóng (NC)
• Van 3/2 3V210-08-NC: Ren 13mm, thường đóng (NC)
• Van 3/2 3V310-10-NC: Ren 17mm, thường đóng (NC)
• Van 3/2 3V1-06: Ren 9,6mm, thường đóng (NC)

Trên đây là thông tin tổng quan về van nén khí 3/2, mong rằng sẽ giúp quý khách có thêm được kiến thức hữu ích. Nếu quý vị và các bạn có bất cứ câu hỏi, thắc mắc nào liên quan đến vấn đề này vui lòng để lại bình luận dưới bài viết, chúng tôi sẽ hỗ trợ giải đáp nhanh nhất.
