Van khí nén 5/2 là loại van đảo chiều dùng để điều khiển xi lanh khí nén bay ben hơi khí nén (loại xi lanh khí nén 2 chiều, tác động kép). Để tìm hiểu chi tiết van khí nén 5/2 là gì? Cấu tạo, cách thức hoạt động của van như thế nào? Mời quý vị và các bạn cùng tham khảo bài viết được Sàn thương mại Hoàng Liên chia sẻ dưới đây nhé.

Van nén khí 5/2 là gì?

Van nén khí 5/2 là van đảo chiều điện từ 5/2 điều khiển gián tiếp qua van phụ trợ, được sử dụng rộng rãi trong điều khiển đảo chiều xilanh kép, động cơ. Van 5/2 có thể điều khiển bằng cơ khí, khí nén, điện một phía hoặc cả hai phía. Van điều khiển khí nén hay điện cả hai phía là một phần tử nhớ hai trạng thái.

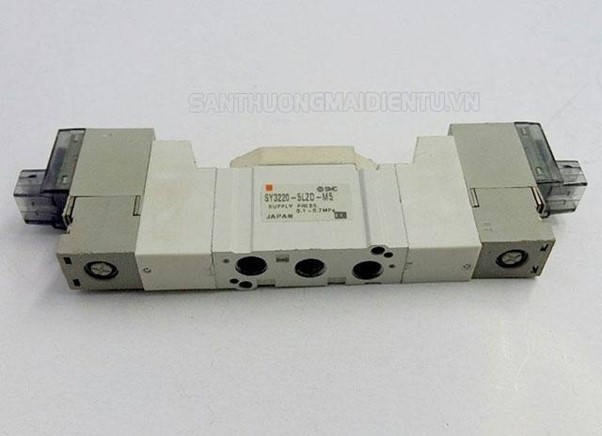

Van nén khí 5/2 là loại van có 5 cửa, 2 vị  trí

Với cấu tạo và tính năng hiện đại, van 5/2 đã và đang được sử dụng ngày càng nhiều trong lĩnh vực khí nén. Đặc biệt, sản phẩm này được ứng dụng trong việc đóng, mở, phân chia, trộn lẫn khí nén từ máy nén không khí hoặc từ dầu thủy lực từ bơm thủy.... trong hệ thống tại các nhà máy công nghiệp. Ngoài ra, van 5/2 được thiết kế để đi kèm các thiết bị máy móc như máy phun xốp, máy dệt.....

Cấu tạo, nguyên lý vận hành van 5/2

Để phân chia các loại van khí nén điện từ, người ta sẽ dựa vào số cửa van và số vị trí. Đồng thời còn căn cứ vào điện áp cuộn coil van điện từ ( 24V và 220V).

Cấu tạo van 5/2

Van nén khí 5/2 là loại van 5 cửa và 2 vị trí. Có 5 cổng làm việc ( vào - 1; ra - 2,4) và hai vị trí cửa xả riêng cho mỗi trạng thái (3,5), có hai trạng thái.

  • Cửa số 1: Cửa vào, có vai trò cấp khí.
  • Cửa số 2 và 4: Cửa ra, làm việc bình thường.
  • Cửa số 3 và 5: Cửa đóng vai trò xả khí.

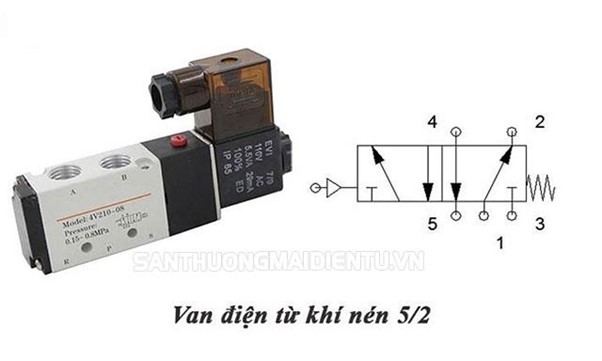

Cấu tạo của van nén khí 5/2

Nguyên lý hoạt động

Để sử dụng van 5/2 hiệu quả thì việc nắm được cách thức hoạt động của van là điều cần thiết. Từ đó bạn sẽ biết sản phẩm này có thể ứng dụng trong lĩnh vực và hệ thống nào.

Van nén khí 5/2 được thiết kế và hoạt động dựa trên nguồn điện 220V hoặc 24V. Khi có nguồn điện cấp sẽ sinh ra từ trường, lực này sẽ hút trục của van chuyển động dọc, làm các cửa van mở ra để khí nén thông cửa. Hoạt động này giúp cho van thực hiện nhiệm vụ cấp hoặc đóng dòng khí nén cho thiết bị cần hoạt động.

Khi van nằm ở trạng thái bình thường (ở trạng thái van đóng), cửa số 1 sẽ được thiết kế thông với cửa số 2, cửa số 4 sẽ thông với cửa số 5. Thế nhưng, khi van được cấp khí nén, van nằm trong tình trạng mở hoàn toàn sẽ có sự thay đổi bắt đầu từ cửa số 1 và số 4. Ở đây sẽ xảy ra hiện tượng đảo chiều, cửa số 1 sẽ thông với cửa số 4, cửa số 2 thông với cửa số 3, cửa số 5 sẽ bị chặn lại.

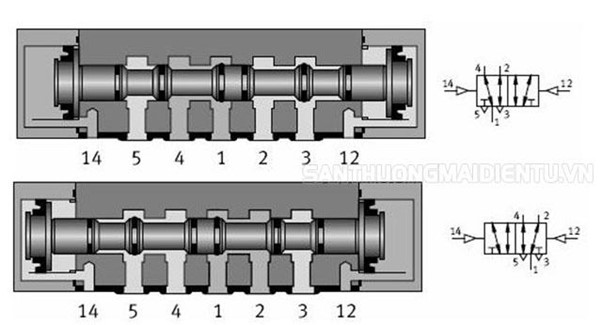

Sơ đồ nguyên lý hoạt động của van 5/2

Tiêu chí lựa chọn van nén khí 5/2 tốt nhất

Nếu bạn không am hiểu nhiều về van điện từ khí nén sẽ rất khó để lựa chọn van 5/2 chuẩn, đạt chất lượng tốt. Để chọn mua được van điện từ 5/2 phù hợp nhất với nhu cầu công việc của mình, quý vị và các bạn cần dựa vào các tiêu chí sau:

Chọn van 5/2 phù hợp

Đầu tiên các bạn cần quan tâm khi mua van 5/2 đó chính là lựa chọn kiểu van. Các bạn cần biết được kiểu van đó có chất lượng hay không? Van nén khí 220v hay van khí nén 5/2 24v? Liệu kiểu đó có phù hợp với công việc của mình hay không?… Đây đều là những vấn đề các bạn cần tìm hiểu và xem xét kỹ trước khi mua van 5/2 để phục vụ công việc của mình.

Công nghệ hoạt động

Công nghệ của van 5/2 cũng là một trong những yếu tố bạn cần biết khi lựa chọn sản phẩm này. Hiện nay, van nén khí 5/2 có 2 loại là hoạt động điện từ và hoạt động cơ (bằng tay).

  • Van điện từ 5/2 giúp cho việc sử dụng sản phẩm được tiện lợi hơn cũng như tiết kiệm công sức hơn. Vì vậy loại van này được đa số người dùng lựa chọn đầu tư.
  • Van 5/2 bằng khí được sử dụng trong các môi trường có tia lửa điện rất nguy hiểm. Trong một số trường hợp đặc biệt, người dùng có thể chọn loại van này.

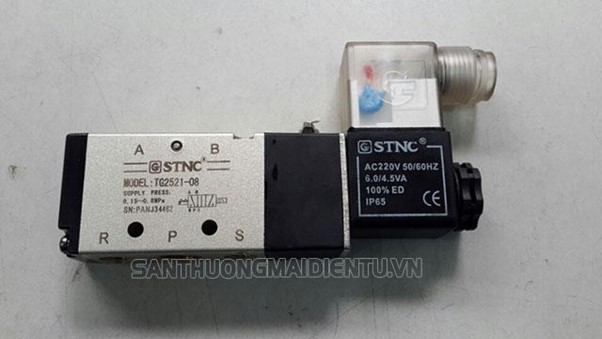

Tùy vào nhu cầu sử dụng để lựa chọn loại van 5/2 phù hợp nhất

Kích thước cửa van

Kích thước của cửa van 5/2 cũng là yếu tố bạn không thể bỏ qua nếu muốn chọn được van 5/2 phù hợp. Thông số này sẽ cho bạn biết lưu lượng khí cho phép trong quá trình hoạt động của van là bao nhiêu? Từ đó có thể đưa ra quyết định ứng dụng vào các hệ thống một cách phù hợp nhất.

Áp suất van nén khí

Chỉ số áp suất van cũng là vấn đề cần lưu ý khi chọn mua van 5/2. Đặc biệt, 3 thông số áp suất van bạn cần quan tâm đó chính là: áp suất mở, đóng và phá hủy của van. 3 thông số này sẽ giúp bạn nắm được cách sử dụng van một cách an toàn và hiệu quả.

Thương hiệu, giá thành

Khi có nhu cầu mua van khí nén 5/2, các bạn cần tham khảo thương hiệu, giá van khí nén 5/2 để chọn sản phẩm phù hợp nhất với hệ thống, điều kiện tài chính. Hiện nay trên thị trường có 2 hãng cung cấp van điện từ nổi bật được người dùng đánh giá cao đó là van khí nén 5/2 Airtac và van khí nén 5/2 SMC.

Van khí nén điện từ Airtac V4210-08

Hy vọng qua bài viết trên sẽ giúp quý vị và các bạn nắm được những thông tin cơ bản nhất về van nén khí 5/2. Từ đó có thể lựa chọn được van 5/2 phù hợp với nhu cầu sử dụng và sử dụng an toàn, hiệu quả.
