Van chân không khí nén: Ưu điểm, nguyên lý vận hành, ứng dụng

990 lượt xem 1

Van chân không khí nén được sử dụng trong môi trường chân không, cung cấp chân không khí nén cho các ứng dụng vận chuyển, hút, nâng hạ sản phẩm. Vậy ưu điểm van hút chân không dùng khí nén là gì? Cơ chế hoạt động như thế nào? Mời các bạn cùng tham khảo một số thông tin được Sàn thương mại Hoàng Liên chia sẻ dưới đây!

Ưu điểm của van chân không khí nén

Van chân không khí nén là loại van dùng để nối giữ bơm hút chân không và đường ống dẫn hơi của máy nén khí; thực hiện chức năng điều tiết và cấu nối, vận chuyển hơi. Nếu so sánh với van điện từ, van cơ khí nén thì loại van hút chân không này không thông dụng bằng. Tuy nhiên nó lại được sử dụng trong các lĩnh vực sản xuất đặc thù, được ưa chuộng và được đánh giá tốt với nhiều ưu điểm.

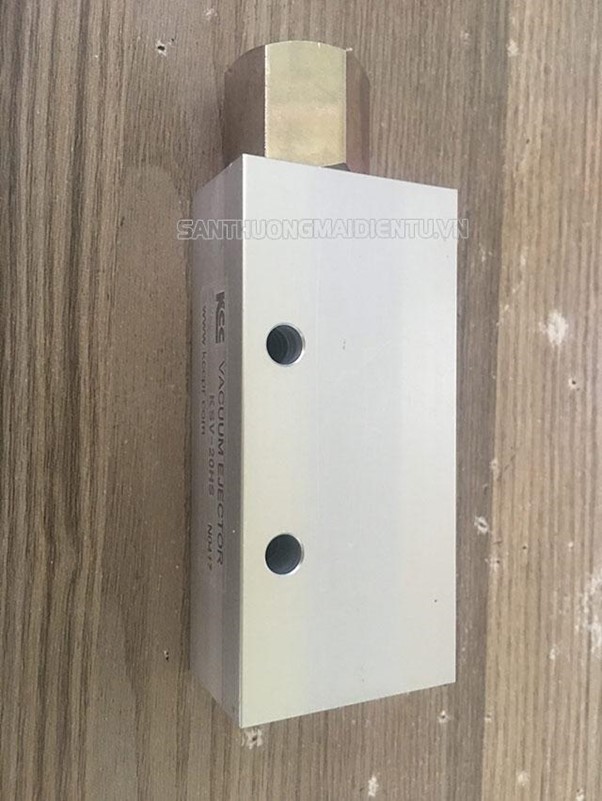

Van chân không khí nén dùng để nối bơm hút chân không và ống dẫn hơi

  • Thiết kế van nhỏ gọn, khối lượng nhẹ, di chuyển và lắp đặt linh hoạt
  • Được làm từ chất liệu tốt nhất, chịu được độ ma sát của khí nén.
  • Không bị oxy hóa hay ăn mòn, năng suất cao dù nhiệt độ, áp suất môi trường và khí là khá lớn.
  • Van hút chân không khí nén dễ cài đặt, thời gian khởi động và xử lý nhanh chóng.
  • Hoạt động yên tĩnh, hiệu suất làm việc cao, tận dụng nguồn khí nén có sẵn.
  • Khả năng tương thích cao, thích hợp sử dụng trong nhiều hệ thống tự động hóa.
  • Giá van hút chân không bằng khí nén thuộc mức vừa phải, không quá cao. Vì vậy, khách hàng có thể lựa chọn đầu tư mà không phải cân nhắc quá nhiều.

Nguyên tắc vận hành van hút chân không khí nén

Van chân không khí nén là dạng ống có eo thắt để tạo sự thay đổi về tiết diện, có cấu tạo cơ bản gồm:

  • Một đầu là cổng vào dòng khí nén, đầu còn lại là cổng xả - nơi dòng khí hỗn hợp được đẩy ra.
  • Cổng hút là nơi không khí từ môi trường cần hút đi vào buồng bơm.
  • Buồng bơm là nơi diễn ra quá trình chuyển đổi năng lượng, tạo chân không.

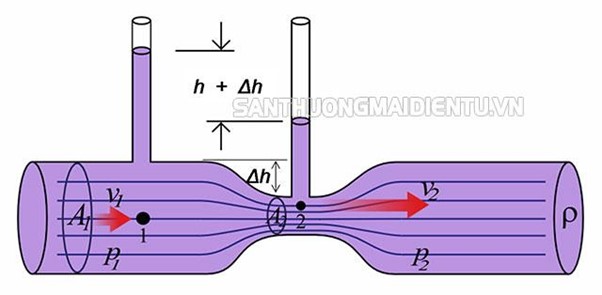

Sơ đồ mô tả mô tả hiệu ứng vật lý Venturi

Bơm hút chân không sử dụng khí nén hoạt động dựa trên hiệu ứng vật lý “Venturi”, được phát hiện bởi nhà vật lý người Ý Venturi (Giovanni Battista Venturi). Vận tốc chất lỏng không nén được phải tăng khi nó đi qua một điểm thắt theo nguyên tắc khối lượng liên tục.

Mặt khác, áp suất tĩnh của van phải giảm theo nguyên tắc bảo toàn năng lượng cơ học (nguyên lý Bernoulli). Sự khác biệt của áp suất thu được bằng phương trình Bernoulli: Khi vận tốc của chất lỏng (chất khí) tăng lên, áp suất của nó sẽ giảm đi. Ngược lại, khi vận tốc chất lỏng (hoặc khí) giảm đi, áp suất sẽ tăng lên.

Biểu đồ thay đổi vận tốc dòng khí nén vào thiết bị với tốc độ cao

  • Bơm hút chân không bằng khí nén (Ejector Vacuum Pump) hoạt động dựa trên sự tăng tốc dòng áp suất cao qua vòi phun, chuyển đổi năng lượng áp suất thành vận tốc.
  • Xung quay đầu vòi phun (vị trí vận tốc cao nhất), một vùng áp suất thấp sẽ được tạo ra. Đây được gọi là buồng hút của thiết bị.
  • Đầu vào bên của van chân không khí nén được thiết kế một cổng hút (nhánh hút).
  • Khi vùng áp suất thấp tạo ra ở đầu buồng hút (thấp hơn áp suất vùng không khí cần hút), không khí từ vùng cần hút sẽ bị cuốn và hút vào bên trong buồng hút thông qua nhánh hút.
  • Tiếp đó, hai dòng khí sẽ di chuyển qua phần khuếch tán của bơm hút chân không - nơi vận tốc giảm do cấu trúc phân kỳ của van hút, và áp suất được lấy lại.

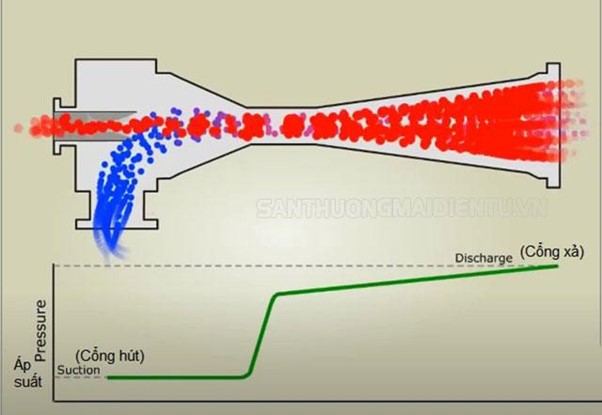

Biểu đồ thể hiện sự thay đổi của áp suất của van chân không khí nén

Xem thêm:

Ứng dụng của van hút chân không dùng khí nén

Bơm hút chân không dùng khí nén được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Công cụ này được kết hợp với giác hút chân không, ứng dụng cho các ngành như: bao bì, sản xuất gỗ, thủy tinh, nhựa dẻo, kim loại tấm, thiết bị điện tử… Cùng điểm qua một số ứng dụng cụ thể của sản phẩm này nhé!



  • Trong công nghiệp nặng: dùng trong các nhà máy xi măng, nhà máy sản xuất sắt thép, nhà máy ép nhựa, nhà máy sản xuất inox,...
  • Trong công nghiệp nhẹ: Trong hệ thống khí nén nhà máy sản xuất kiện điện tử như canon, samsung, LG, thiết bị thí nghiệm, nhà máy sản xuất ô tô, xe máy như Honda, Toyota, Vinfast…

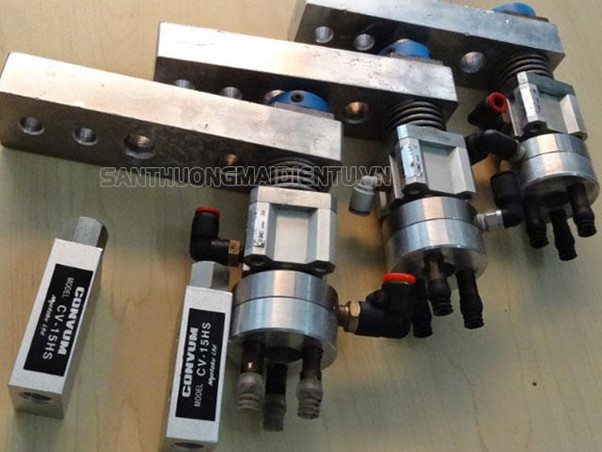

Van chân không dùng khí nén được sử dụng trong nhiều ngành công nghiệp

  • Van chân không khí nén được sử dụng để chọn và đặt những sản phẩm đóng gói dạng túi.
  • Ứng dụng để mở và chuyển túi nhựa, chuyển tấm trượt để đóng gói sản phẩm.
  • Nâng hạ, vận chuyển sản phẩm: Dùng để hút, giữ và di chuyển sản phẩm. Việc di chuyển sẽ đảm bảo hơn nhờ độ bám dính cao của thiết bị.
  • Cánh tay robot: Van chân không khí nén được lắp đặt trên cánh tay robot để thao tác, vận chuyển, lắp ráp, hỗ trợ hoạt động trong nhà máy sản xuất.
  • Bơm chân không khí nén tạo hình kim loại – uốn, khoan và cắt…
  • Đặc biệt hơn, đối với môi trường yêu cầu tính vệ sinh, vô trùng cũng như độc hại, chật hẹp thì van chân không khí nén hoàn toàn có thể đáp ứng tốt yêu cầu sử dụng.

Van chân không hoàn toàn có thể đem lại cho khách hàng hiệu quả và năng suất như mong muốn. Thế nhưng, khách hàng cần cân nhắc và tính toán thật kỹ để chọn mua loại van phù hợp với yêu cầu của hệ thống. Vừa tiết kiệm thời gian, chi phí, vừa thuận tiện cho quá trình lắp đặt và sử dụng.

Khách hàng cần cân nhắc, tính toán kỹ để chọn mua loại van phù hợp

Trên đây là một số thông tin về van chân không khí nén mà chúng tôi muốn chia sẻ tới quý vị và các bạn. Hy vọng bài viết này sẽ hữu ích cho bạn khi tìm hiểu, lựa chọn và sử dụng bơm chân không dùng khí nén. Để biết thêm được nhiều thông tin chi tiết, hãy theo dõi Sàn thương mại Hoàng Liên nhé!
