Hệ thống máy nén khí công nghiệp gồm những gì?

Với nhu cầu sử dụng tại gia hay kinh doanh quy mô vừa và nhỏ thì chúng ta chỉ cần những chiếc máy nén khí piston nhỏ là đã có thể cấp khí nén. Tuy nhiên, với các hoạt động công nghiệp, để đảm bảo nguồn khí nén, hiệu năng vận hành thì chúng ta cần tới hệ thống máy nén khí công nghiệp. Hệ thống này bao gồm rất nhiều các thiết bị khác nhau, để có thể tạo ra nguồn khí nén vô cùng to lớn. Hãy cùng chúng tôi tìm hiểu chi tiết về các thiết bị trong hệ thống khí nén công nghiệp dưới đây.

Hệ thống máy nén khí công nghiệp là gì?

Đầu tiên để biết được các thành phần cấu tạo nên một hệ thống khí nén công nghiệp thì chúng ta cần phải biết chúng là gì đã.

Không phải là một chiếc máy nén khí công nghiệp thông thường, đây là hệ thống gồm nhiều loại máy móc kết hợp lại với nhau nhằm cung ứng một lượng khí nén lớn, có chất lượng tốt, đã được làm khô, lọc sạch,... để cung ứng cho các ngành công nghiệp có quy mô lớn.

Những hệ thống máy nén khí công nghiệp này chỉ được sử dụng trong những hoạt động có quy mô lớn, cần nhiều khí nén. Một số ngành tiêu biểu sử dụng hệ thống khí nén công nghiệp là chế biến thực phẩm, may mặc, chế tạo, y tế, sản xuất dược phẩm,...

Hệ thống máy nén khí công nghiệp gồm những thiết bị gì?

Hiện nay, một hệ thống khí nén nhà xưởng gồm có một số bộ phận cơ bản như sau:

Máy nén khí công nghiệp

Đây là bộ phận quan trọng nhất trong một hệ thống khí nén công nghiệp với khả năng tạo khí nén. Máy nén khí công suất lớn này cho khả năng tạo ra nguồn khí nén lớn dựa trên nguyên lý làm giảm thể tích nguồn khí để làm tăng áp suất khí.

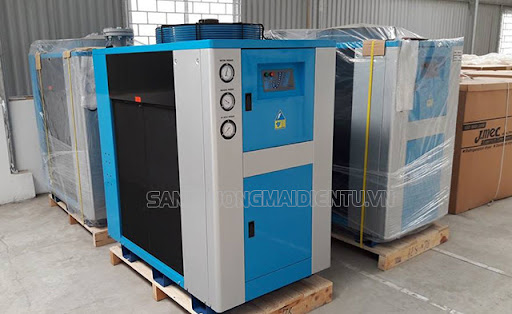

Máy nén khí trục vít Fusheng được sử dụng nhiều trong hệ thống khí nén công nghiệp

Cụ thể, không khí từ môi trường bên ngoài sẽ được hút vào máy thông qua van hút, lúc này thể tích luồng khí sẽ bị giảm xuống (cách thức nén phụ thuộc vào loại máy nén khí sử dụng) từ đó làm cho áp suất của không khí tăng lên. Khi áp suất luồng khí cao hơn so với áp suất ngưng tụ hơi thì đạt tiêu chuẩn, lúc này khí nén sẽ được đưa đến bình tích áp.

Những chiếc máy bơm hơi nén khí được sử dụng trong hệ thống máy nén khí công nghiệp là máy có công suất lớn, phổ biến nhất là dòng máy bơm nén khí trục vít.

Bình tích áp

Bình tích áp hay còn thường được gọi là bình nén khí, bình chứa khí nén. Thiết bị có nhiệm vụ chính là để lưu trữ khí nén áp suất sau khi được sản xuất bởi máy nén khí. Ngoài ra, bình chứa khí còn có tác dụng bảo đảm áp suất, điều hòa cũng như cân bằng áp suất trong hệ thống khí nén.

Đối với những máy bơm nén khí piston thì chúng ta có thể thấy những bình chứa khí đi kèm với máy. Tuy nhiên, hệ thống máy nén khí công nghiệp có lượng khí nén lớn nên sử dụng những bình tích áp riêng.

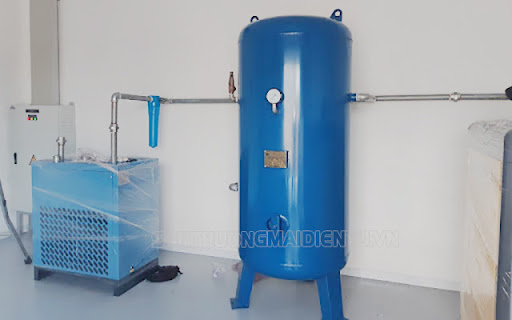

Bình tích áp chứa khí nén

Bình tích áp trong hệ thống khí nén công nghiệp thường được thiết kế có hình trụ tròn với dung tích chứa lớn. Bình chứa kín được làm từ lớp vỏ kim loại chắc chắn, chịu được áp suất cao của khí nén. Không những thế, lớp sơn phủ tĩnh điện bên ngoài đảm bảo thiết bị bền bỉ trước sự ăn mòn, han gỉ từ môi trường.

Những chiếc bình tích áp này có 2 quá trình hoạt động chính là quá trình nạp khí và xả khí.

Khi máy nén khí chưa hoạt động, bình chứa hoàn toàn không có khí nén. Khi máy bơm hơi tạo khí, dòng khí nén này sẽ thông qua một đường dẫn khí vào đi đến bình tích áp. Lúc này, khí nén sẽ được bơm đầy phần ruột cao su bên trong bình. Khi đạt đến dung tích định mức của bình chứa, rơle của bình chứa sẽ tự ngắt, quá trình nạp khí kết thúc.

Lượng khí nén chứa trong bình sẽ được cung cấp cho các thiết bị cần thiết thông qua hệ thống dây/ống dẫn khí. Sau khi khí nén trong bình chứa sử dụng đến một giới hạn xác định thì máy nén khí lại tiếp tục nạp khí cung cấp cho bình, tạo thành một vòng tuần hoàn.

Máy sấy khí công nghiệp

Máy sấy khí kiểu làm lạnh

Đây cũng là một thiết bị không thể thiếu trong hệ thống khí nén. Tình trạng khí nén lẫn hơi nước cũng như bụi bẩn là điều khó tránh khỏi. Do đó chúng ta cần những chiếc máy sấy khí cho hệ thống máy nén khí để sấy khô và lọc bụi bẩn cho khí nén.

Hiện nay trên thị trường có 2 loại máy sấy khí là máy sấy kiểu làm lạnh và máy sấy kiểu hấp thụ. Tùy vào từng dòng máy sấy mà khí nén được làm khô theo những phương pháp khác nhau.

Bầu lọc khí nén

Một số hệ thống khí nén công nghiệp còn được trang bị thêm cả những bầu lọc khí nén nhằm nâng cao chất lượng khí. Thiết bị này có chức năng tách nước ra khỏi khí nén. Không những thế bầu lọc còn góp phần điều chỉnh, duy trì áp suất khí nén đã được thiết lập sẵn. Ngoài ra, bộ lọc khí nén còn cho khả năng bôi trơn cho các thiết bị truyền động.

Bầu lọc không khí

Hệ thống ống dẫn khí nén

Để khí nén từ bộ phận tạo khí nén đi đến máy sấy, bình tích áp cũng như phân phối tới các thiết bị, máy móc sử dụng khí nén thì không thể thiếu một hệ thống ống dẫn khí.

Ống dẫn khí thường được làm bằng nhựa, nhôm, cao su,... Tuy nhiên, hiện nay ống dẫn khí nén bằng nhôm được sử dụng phổ biến hơn cả vì khối lượng nhẹ, độ bền cao, dễ thao tác.

Ống dẫn nhôm cho độ bền cao

Một số cách lắp đặt hệ thống khí nén

Hiện nay có rất nhiều thiết kế hệ thống khí nén, tùy vào mỗi ngành nghề, yêu cầu về khí nén mà có những sơ đồ hệ thống khí nén khác nhau.

Kiểu lắp đặt được khuyến nghị đối với máy sấy kiểu làm lạnh

Máy nén khí => Bình tích áp => Máy sấy khí => Bộ lọc

Đối với kiểu lắp này, chúng ta nên để bình chứa ngay sau máy nén khí. Mà tốt nhất là nên sử dụng 2 bình chứa (1 bình sau máy sấy) để tránh tình trạng tụt áp. Trong trường hợp dùng 1 bình chứa thìa máy sấy phải đặt sau bình để giảm tiêu hao áp suất từ máy nén.

Sơ đồ hệ thống khí nén với máy sấy kiểu làm lạnh

Bộ lọc lắp sau máy sấy để tránh bị nghẹt bởi nước cũng như độ ẩm trong khí nén.

Kiểu lắp đặt được khuyến nghị đối với máy sấy kiểu hấp thụ

Máy nén khí => Bình tích áp => Lọc thô => Máy sấy khí => Lọc tinh

Lưu ý, đối với máy sấy hấp thụ thì chúng ta nên dùng với máy nén khí không dầu. Bình chứa phải được lắp trước máy sấy khí.

Để tránh cho máy sấy bị lỗi bởi độ ẩm, hơi nước thì chúng ta nên lắp bộ lọc khô trước máy sấy. Bộ lọc tinh lắp sau máy sấy để ngăn bụi đi vào khí nén sau khi đã được làm khô.

Sơ đồ lắp đặt với máy sấy hấp thụ

>>> Xem thêm: Tìm hiểu về bộ lọc khí nén là gì ?

Một số lưu ý khi lắp đặt hệ thống máy nén khí công nghiệp

Để đảm bảo hệ thống máy nén khí công nghiệp được lắp đặt đúng chuẩn, mang lại hiệu quả vận hành tốt nhất thì người dùng cần lưu ý một số điểm sau:

Bình tích áp

Với những đường ống dẫn khí trong nhà máy nếu có tổng công suất lớn hơn 40 lít khí thì bạn có thể lắp trực tiếp máy nén khí vào hệ thống mà không cần dùng tới bình tích áp. Ngoại trừ trường hợp hệ thống máy nén khí bao gồm nhiều loại máy nén khí.

Bình tích áp cần được đặt xa nguồn nhiệt lớn. Nhiệt độ quá cao có thể khiến cho các phân tử khí di chuyển nhanh, tăng áp quá định mức có thể gây nguy hiểm.

Cần lưu ý khi lắp đặt hệ thống khí nén

Đường ống khí xả

• Ống dẫn khí phải được nối bằng mặt bích hoặc khớp nối có thể tháo rời. Van chặn cũng cần được nối vào để tiện cho việc bảo trì và kiểm tra đường ống sau này.
• Nếu đường dẫn ống dẫn khí nén có đoạn bị võng và gấp khúc dài, thì cần lắp van xả đáy tại vị trí võng để ngăn chặn tích tụ xả.
• Khi nối ống dẫn khí rẽ nhánh từ nhánh dẫn chính thì nhánh rẽ cần phải được nối từ mặt trên của ống xuống nhằm ngăn ngưng tụ từ phía sau.
• Có thể kết nối nhiều máy nén khí cùng hòa mạng khí nén công nghiệp. Tuy nhiên cần có van chặn tại ống xả khí của mỗi máy nén khí. Khi máy nào không hoạt động cần phải khóa chặn máy đó để cách ly ra khỏi hệ thống khí nén.
• Khi có nhiều máy nén khí thì cần có bình tích áp đặt giữa chúng nhằm ngăn độ rung truyền sang nhau.

Máy sấy khí

Đối với việc lắp đặt máy sấy khí, điều cần quan tâm nhất chính là bộ xả nước tự động. Cần phải giữ van xả nước tự động của máy sấy luôn mở nhỏ để lượng nước ngưng được xả ra ngoài. Lưu ý, độ dài của ống nối giữa bộ xả nước tự động với cổng xả phải ngắn hơn 3m. Và ống xả phải nhả khí xả vào không khí, không được cắm xuống đất hay môi môi trường gây cản trở thoát nước
