Bộ lọc khí nén là bộ phận không thể thiếu trong bất kỳ hệ thống máy nén khí chuyên nghiệp nào. Chính vì sự quan trọng của chúng mà không ít người tìm hiểu về sản phẩm, cách thức vận hành, phân loại và giá thành để đưa ra sự lựa chọn đúng đắn nhất cho hệ thống của mình. Trong bài viết dưới đây, hãy cùng Sàn thương mại Hoàng Liên tìm hiểu toàn bộ những thông tin trên nhé!
Tìm hiểu về bộ lọc máy nén khí kèm báo giá cụ thể
Bộ lọc khí nén là gì?
Bộ lọc khí nén là thiết bị đảm nhận chức năng tách các hợp chất hơi nước ra khỏi khí nén thành phẩm. Bên cạnh đó, bộ lọc còn giúp duy trì và điều chỉnh áp suất, đảm, bảo sự kết nối giữa các chi tiết máy đến thiết bị khí nén. Vì thế, chúng ta có thể gọi tắt bộ phận này là FRL ( Filter - Regulator - Lubricator).
Tại nước ta, do ảnh hưởng của khí hậu nhiệt đới gió mùa và ô nhiễm môi trường nên không khí thường có độ ẩm cao, chứa nhiều tạp chất như bụi bẩn, vụn ni lông, hạt kim loại,... Những tạp chất này đi vào hệ thống khí nén không chỉ gây ảnh hưởng tới chất lượng khí, giảm năng suất mà còn có thể gây nên những hư hỏng sau thời gian vận hành. Bởi vậy, việc nghiên cứu sản xuất và ứng dụng bộ lọc máy nén khí là việc làm thiết yếu.
Thiết bị sở hữu các đặc điểm nổi bật như:
- Giúp loại bỏ hoàn toàn các yếu tố gây ô nhiễm, cho chất lượng khí nén đạt độ tinh khiết tối đa.
- Hoạt động hoàn toàn tự động, không chịu tác động từ những yếu tố bên ngoài.
- Các bộ lọc có kích cỡ size thông dụng như 13, 17, 21, 27, 34, tương thích với hầu hết các sản phẩm máy nén khí hay hệ thống khí nén trên thị trường.
- Cấu thành từ vật liệu thép không gỉ, cứng cáp, bền bỉ trong môi trường áp suất, nhiệt độ và độ ẩm cao.
- Giá thành rẻ nhưng mang lại hiệu quả làm việc cao.
Ưu điểm của bộ lọc là gì?
Cấu tạo và nguyên lý làm việc của bộ lọc khí nén
Các bộ phận chính của bộ lọc khí nén bao gồm:
Van lọc
Van lọc là thành phần quyết định đến chất lượng khí nén sau khi đi qua bộ lọc, nhiệm vụ chính là tách hơi nước và loại bỏ tạp chất. Các bộ phận chính của van lọc bao gồm:
- Phần thân lọc: dạng bầu thon dài, là nơi chứa nước ngưng tụ và các thành phần chất cặn bã, tạp chất. Phần thân lọc thường được thiết kế trong suốt giúp chúng ta có thể dễ dàng quan sát bên trong. Cửa xả phía dưới để loại bỏ chất bẩn một cách nhanh chóng.
- Phần nắp chụp: là nơi gắn đồng hồ đo và điều chỉnh áp suất hiển thị của khí nén. Đây là phần cố định kết nối bộ lọc với hệ thống khí nén.
- Phần tấm lọc khí: có chức năng ngăn chặn các loại cặn bã và nước ngưng tụ lại, cho luồng khí nén sạch nhất đi vào hệ thống làm việc. Tấm lọc có khả năng loại bỏ những vật thể có kích thước từ 5 µm đến 70 µm.
Khí nén sẽ được cung cấp từ bộ phận nguồn vào bộ lọc thông qua ống dẫn khí. Tại đây, dưới ảnh hưởng của áp suất cao, khí sẽ chuyển động dưới dạng xoáy qua các lá chắn kim loại hình xoắn để di chuyển đến với các phần tử lọc.
Tùy vào tính chất khí nén được đưa vào mà kích thước phần tử lọc sẽ có sự thay đổi, thông thường dao động từ 5 µm đến 70 µm. Vật liệu cấu thành nên thường là kim loại thêu kết, vật liệu tổng hợp, sợi kim loại hoặc sợi thủy tính với khả năng tách nước, chất bẩn lên đến 99,99%.
Sau khi chất bẩn chuyển động theo chiều xoáy, theo quán tính sẽ văng lên lưới lọc, đi qua phần tử lọc và rơi xuống đáy bình. Van lọc tự động sẽ tự động xả sạch chất bẩn ra ngoài. Còn nếu sử dụng van lọc tay, cần theo dõi và nhấn nút xả mỗi khi chất bẩn đầy.

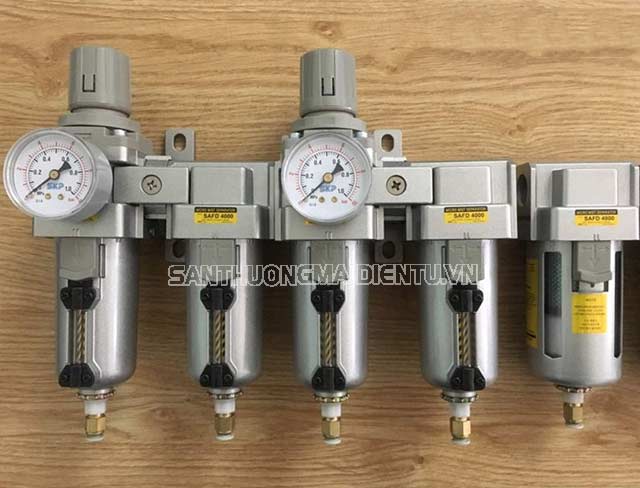

Cấu tạo thiết bị
Van điều chỉnh áp suất
Van điều chỉnh áp suất giúp giữ cho áp suất ổn định, an toàn với thiết bị khi áp suất đầu vào hay đầu ra bị biến động. Van thường đi kèm với đồng hồ đo áp suất để người dùng dễ dàng theo dõi và kiểm soát.
Van tra dầu
Van tra dầu hoạt động riêng lẻ với bộ phận điều áp, lọc nước nhưng không thể thiếu trong bộ lọc khí nén. Chức năng chính của nó là chứa dầu bôi trơn và phun dầu dưới dạng sương vào khí nén đã được lọc sạch. Dầu sẽ theo khí nén đến các khớp nối, xilanh,... để làm mát, bôi trơn và giảm ma sát.
Phân loại và báo giá bộ lọc khí nén năm 2022
Do nhu cầu sử dụng ngày càng lớn, càng ngày càng có nhiều sản phẩm bộ lọc khí nén ra đời phục vụ những yêu cầu công việc đặc thù khác nhau. Để giúp khách hàng dễ dàng lựa chọn, chúng tôi đã đưa ra các tiêu chí phân loại như sau:
Theo chức năng
Bộ lọc khí không chỉ có tác dụng tách bụi bẩn mà còn được sử dụng để lọc mùi, lọc dầu, lọc hạt,...
- Bộ lọc hạt: thiết kế chuyên dụng để loại bỏ những hạt bụi có kích thước lớn như hạt nhựa, hạt nhôm, hạt sắt,...
- Bộ lọc than hoạt tính: hút ẩm, hút mùi, thường được sử dụng nhiều trong cách ngành sản xuất, chế biến nông sản, thực phẩm,...
- Bộ lọc nạp khí nén: sử dụng trong những môi trường nhiều hóa chất độc hại, loại bỏ các tác nhân gây ô nhiễm có kích thước từ 0.3 µm.
- Bộ lọc hợp nhất: có khả năng loại bỏ nước, dầu và bụi bẩn với kích thước khoảng 0.1 mm.
Phân loại bộ lọc
Theo hãng sản xuất
Các thương hiệu bộ lọc khí nén nổi tiếng hiện nay bao gồm:
- Bộ lọc khí nén Airtac
Là thương hiệu bộ lọc khí nén nổi tiếng tại thị trường Đài Loan. Sau khi có mặt trên thị trường, thương hiệu nhanh chóng chứng minh được chất lượng và chiếm được cảm tình của khách hàng.
- Bộ lọc khí nén STNC
Là thương hiệu chuyên sản xuất các thiết bị khí nén nổi bật của Trung Quốc, với hệ thống phân phối ở nhiều quốc gia, STNC được xem là một trong những hãng có tiếng trên thị trường. Bộ lọc khí nén STNC được sử dụng nhiều trong việc xử lý hệ thống khí, lọc bớt hơi nước và bụi bẩn, tạo ra khí nén sạch hơn.
- Bộ lọc khí nén SMC
Bộ lọc khí nén SMC sử hữu nhiều đặc điểm nổi bật như tính bền bỉ cao, đa dạng mẫu mã, khả năng chịu nhiệt và áp lực tốt. Hãng sản xuất đến từ Nhật Bản chưa bao giờ làm người tiêu dùng thất vọng về chất lượng cũng như độ bền.
Bên cạnh đó là hàng loạt các thương hiệu nổi bật khác như TPM, PVN, Fesco, Parker,...
Báo giá bộ lọc khí nén năm 2022
Giá bộ lọc khí nén tương đối rẻ, dao động trong khoảng từ 150.000 VNĐ đến 900.000 tùy từng thương hiệu và kích thước chân ren. Quý bạn đọc có thể tham khảo bảng giá của một số bộ lọc dưới đây để biết chi tiết hơn.
Lưu ý: Bảng giá mang tính chất tham khảo, còn tùy vào từng thời điểm bán và chính sách bán của từng đơn vị.
Chân ren
|
Bộ lọc khí nén AIRTAC | ||
Lọc đơn | Lọc đôi | Van giảm áp | |
Ren 1/4 | 200.000 | 300.000 | 150.000 |
Ren 3/8 | 300.000 | ||
Ren 1/2 | 300.000 | ||
Giá bộ lọc khí nén STNC | |||
Ren 1/4 | 250.000 | 350.000 | 200.000 |
Ren 3/8 | 300.000 | 500.000 | 300.000 |
Ren 1/2 | 450.000 | 700.000 | 400.000 |
Giá bộ lọc khí nén CIM | |||
Ren 1/4 | 200.000 | 300.000 | 150.000 |
Ren 3/8 | 250.000 | 450.000 | 250.000 |
Ren 1/2 | 350.000 | 650.000 | 350.000 |
Ren 3/4 | 900.000 | 350.000 |
Cách lắp bộ lọc khí nén
Trong hệ thống khí nén, bộ lọc máy nén khí cần được bố trí và lắp đặt đúng cách. Dưới đây là cách để chuẩn bị và cài đặt thiết bị:
- Trước khi lắp đặt, cần đảm bảo rằng thiết bị sạch, không có bụi, áp suất làm việc nằm trong phạm vi áp suất FRL.
- Khi lắp đặt, cần chú ý hướng của luồng không khí được kết nối đúng cách. Nối đầu không khí vào với bên IN và đầu ra bên OUT.
- Nếu muốn sắp xếp lại các cụm FRL, có thể đặt cụm FRL cạnh nhau, chèn thêm một miếng đệm kích thước phù hợp vào giữa các chi tiết, gắn chặt chúng với nhau bằng giá đỡ đặc biệt trước và sau. Vặn thật chặt các vít trên giá đỡ trước và sau cho đến khi các bộ phận liên kết chặt chẽ thành một khối.
Ký hiệu và mã HS bộ lọc khí
Trong sản xuất, khí nén trở thành một phần không thể thiếu để thúc đẩy hiệu suất, nâng cao sản lượng và giảm chi phí. Mỗi hệ thống khí nén sẽ được thiết kế tối ưu để đáp ứng được những yêu cầu làm việc cần thiết. Để làm được điều này hiệu quả nhất, cần có các bản vẽ. Trong bản vẽ hệ thống khí nén, bộ lọc khí được ký hiệu như sau:
Ký hiệu bộ lọc khí nén
Bên cạnh đó, HS code hay mã HS, được biết đến là mã số hàng hóa xuất nhập khẩu được hệ thống phân loại hàng hóa Tổ chức Hải quan thế giới “Hệ thống hài hòa mô tả và mã hóa hàng hóa” chính thức quy định và phát hành, nhằm mục đích kiểm soát, phân loại quá trình xuất, nhập khẩu máy sấy khí từ nước ngoài về Việt Nam.
Dưới đây là một số mã HS được sử dụng phổ biến:
- Lọc gió A2706
- Lọc tách 52303020
- Lọc hút P-CE05-576 (dùng cho máy nén khí)
- Phin lọc khí DD525 (8102-2951-39)
- Lọc dầu- Oil filter- 36210502
- Lõi lọc AF40P-060S
- Lọc khí AW30-03DE-B
- Lọc khí AL30-3 (Bộ lọc khí nén sử dụng để làm sạch khí nén cho máy gia công kim loại)
- Ruột lọc khí ELS700
- Ruột lọc khí EMS700
- …
Một số trường hợp hư hỏng bộ lọc khí nén và cách khắc phục
Trong quá trình sử dụng bộ lọc máy nén khí, người dùng có thể gặp phải một số sự cố về chất lượng. Khi đó, chúng ta cần có những biện pháp khắc phục cụ thể.
Bộ lọc khí nén không tách được bụi và nước
Khi đó, bộ lọc khí có thể đã bị lắp đặt sai, hoặc mức chất cặn bã bên trong bầu chứa quá cao mà không loại bỏ kịp thời gây ra hiện tượng chặn tại đầu lọc.
Cách khắc phục là chú ý lắp đặt đúng chiều của dòng chảy của khí theo đúng quy định, cửa vào và cửa ra phải cùng với hướng dòng chảy. Đồng thời loại bỏ các chất cặn tại bầu lọc định kỳ để tránh quá tải của bộ lọc.
Không khí ra ngoài ở van điều chỉnh áp suất
Nguyên nhân có thể do lắp ngược chiều của van, khi luồng khí đi vào không đúng chiều sẽ đẩy màng van và đi ra ngoài khí quyển. Để khắc phục, chỉ cần lắp đặt đúng chiều của bộ điều chỉnh áp suất.
Áp lực khí nén giảm khi đi qua van
Nguyên nhân gây ra hiện tượng này có thể là do màng lọc bị bám bẩn quá nhiều, gây bít tắc các lỗ thông qua làm giảm tốc độ và lưu lượng khí nén. Chúng ta cần thường xuyên kiểm tra, làm sạch lưới lọc , bầu lọc, đồng thời không đặt áp suất quá 1600kPa vào van điều chỉnh áp.

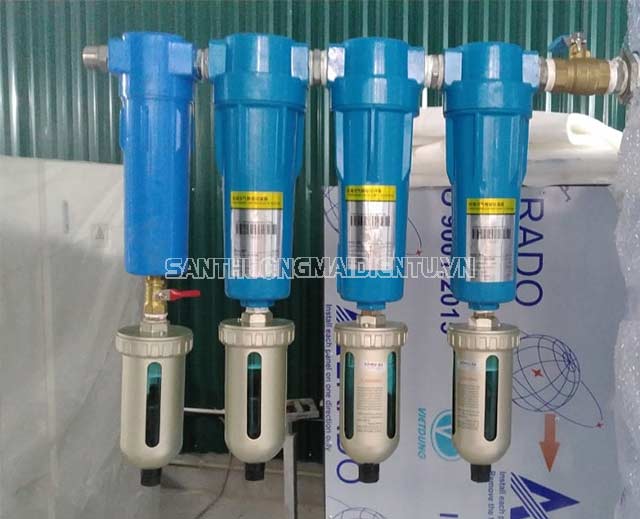

Lắp đặt và sử dụng bộ lọc
Mua bộ lọc khí nén giá tốt tại Sàn thương mại Hoàng Liên
Sàn thương mại Hoàng Liên là một trong những đơn vị đi đầu lĩnh vực phân phối khí nén, phụ kiện khí nén. Bạn có thể tìm thấy mọi sản phẩm cho hệ thống máy nén khí của bạn tại đây với chất lượng chính hãng và giá thành ổn định nhất.
- Giao hàng tận nhà toàn quốc.
- Linh kiện thay thế luôn có sẵn, thời gian bảo hành lâu.
- Đội ngũ kỹ thuật viên luôn sẵn sàng hỗ trợ mọi vấn đề phát sinh khi sử dụng sản phẩm.
Trên đây là những thông tin cần biết về sản phẩm bộ lọc khí nén. Chúc bạn chọn được sản phẩm phù hợp.
